I collettori componibili R585CS e R580CS Giacomini, con o senza rubinetti di intercettazione, per impianti sanitari sono progettati per semplificare al massimo il lavoro degli installatori garantendo un assemblaggio pratico, veloce e completamente tool-free anche in spazi ridotti.

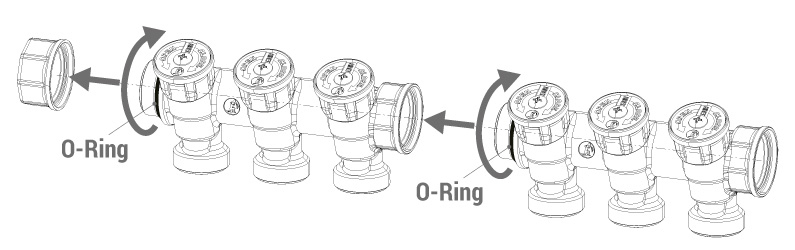

La sincronizzazione dei filetti permette infatti il perfetto allineamento dei collettori che possono essere collegati tra loro senza l’utilizzo di attrezzi, semplicemente avvitandoli a mano fino a battuta.
Inoltre, grazie alla presenza dell’O-Ring sul filetto maschio, che assicura la tenuta, non è necessario inserire elementi aggiuntivi quali canapa o PTFE.
I collettori componibili R585CS si distinguono anche perché sono user friendly.

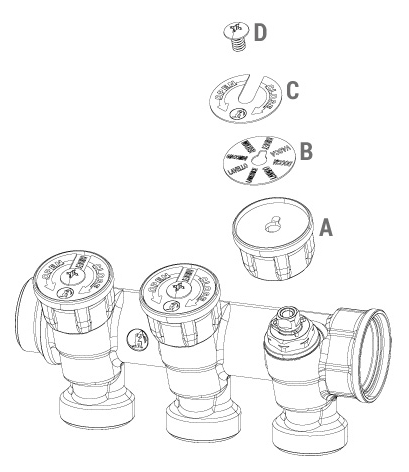

I volantini di manovra (A) sono collegati al rubinetto d’intercettazione con una vite (D) e sono dotati di due placchette metalliche:
Questa caratteristica consente di ottimizzare la quantità di prodotti a magazzino.

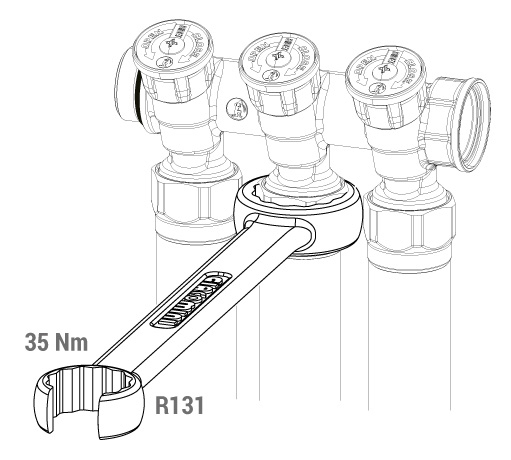

Disponibili in due versioni (G 3/4’’ x 3/4"E e G 1’’ x 3/4"E) a 2, 3 o 4 stacchi, i collettori componibili R580CS e R585CS sono compatibili con tubazioni di diametro fino a 20 mm con raccorderia a stringere: l’interasse di 40 mm tra gli stacchi rende estremamente agevole il collegamento utilizzando l’apposita chiave R131.
Assemblaggio pratico e veloce, completamente tool-free.
Non necessita di elementi aggiuntivi di tenuta come canapa o PTFE grazie all'O-Ring preassemblato.
Il montaggio dei collettori all’interno della cassetta R595-1,
tramite gli appositi supporti scorrevoli R598K, avviene su guide orizzontali, garantendo la massima libertà di posizionamento.
Le ampie aperture sul fondo della cassetta consentono di installare collettori con interassi differenti.

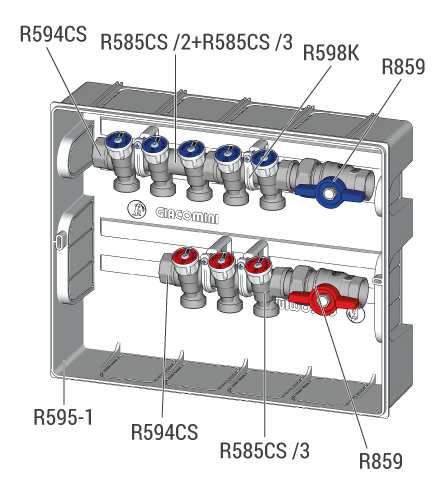

Nell’immagine di esempio sono mostrati i collettori R585CS completi di tappi terminali R594CS e valvole a sfera R859, montati all’interno della cassetta R595-1.
Per le utenze di acqua fredda sanitaria sono stati utilizzati due collettori R585CS da 3 e 2 stacchi, collegati in serie.
Per le utenze di acqua calda sanitaria, invece, è stato impiegato un collettore R585CS da 3 stacchi.
