Dispositivi per il bilanciamento dei circuiti

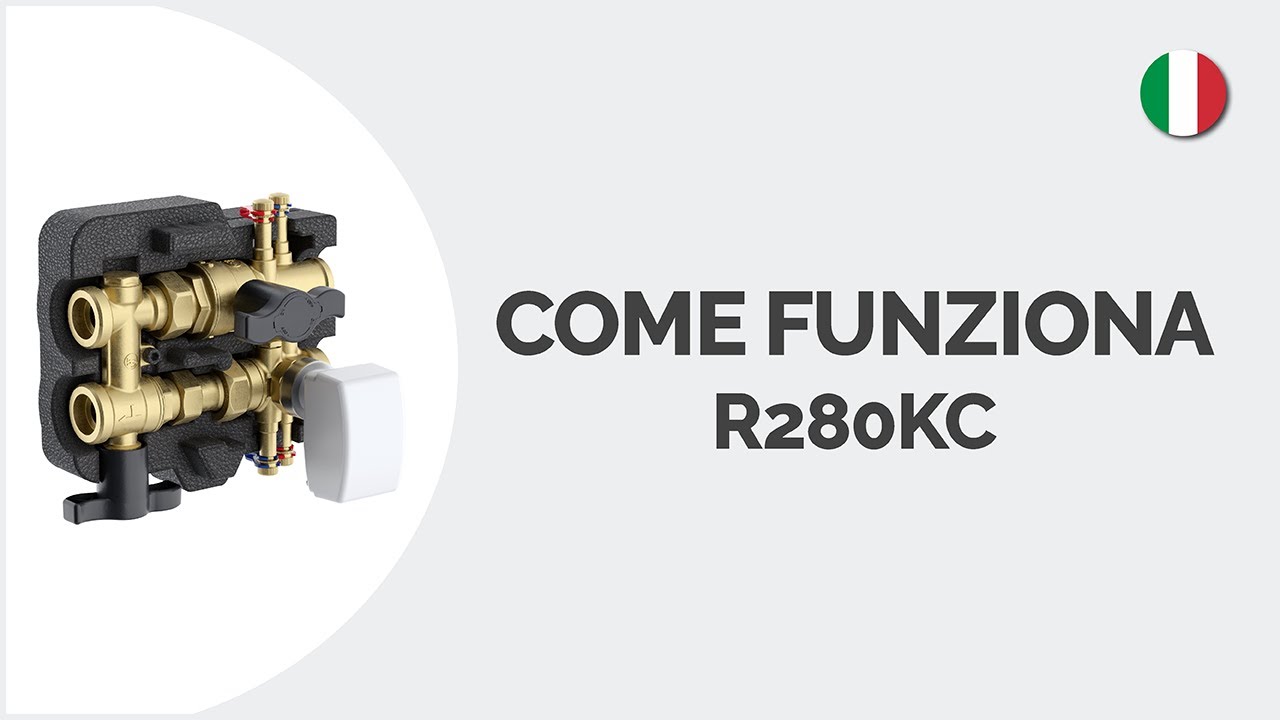

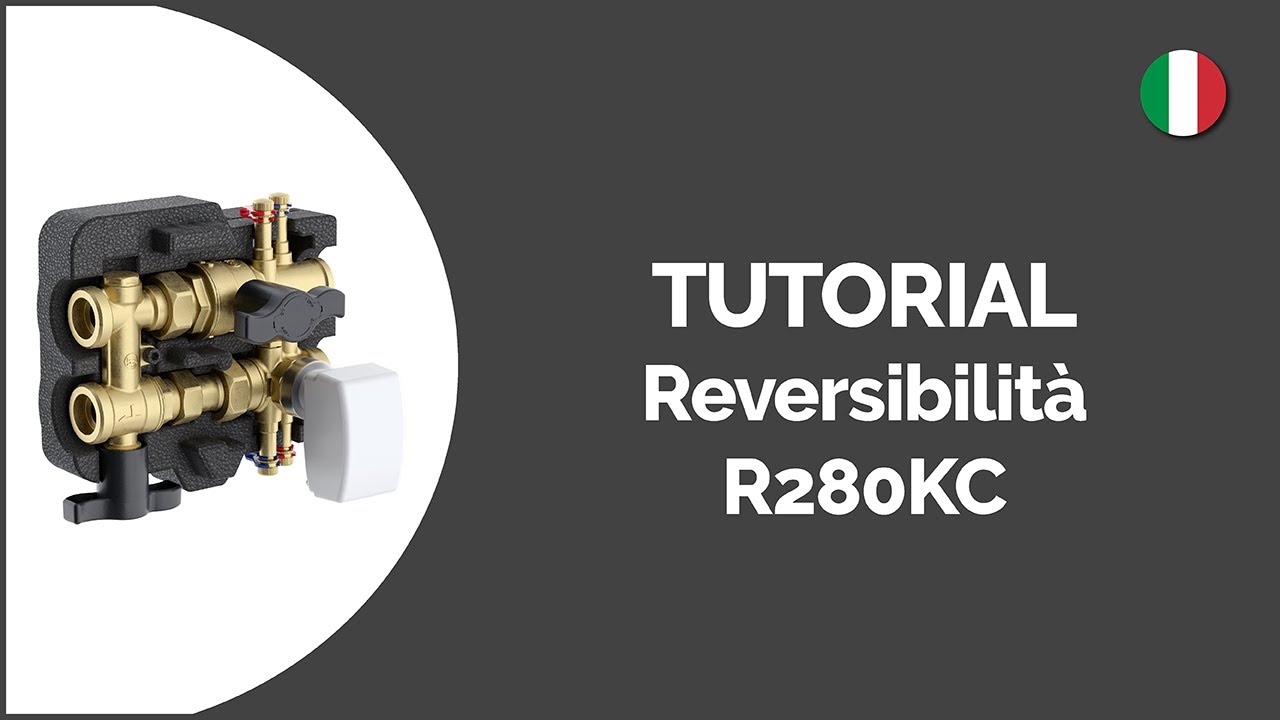

R280KC Kit compatto per unità terminali (fan coil)

Kit premontato di collegamento e regolazione per unità terminali (fan coil, travi fredde o sistemi di condizionamento a soffitto) in impianti di climatizzazione.
Completo di:
- valvola di regolazione indipendente dalla pressione (PICV) dotata di apposita chiave di regolazione;
- valvole di intercettazione a sfera con filtro integrato;
- valvola deviatrice a sfera;
- rubinetto di scarico;
- prese di pressione;
- coibentazione.
Interasse attacchi (ingresso/uscita): 60 mm
Attacchi prese di pressione: G 1/4"F con tappo.
Attacco per attuatore M30 x 1,5 mm.

Doppio campo di regolazione della portata:
35÷520 l/h (singolo campo) per R280KCY000;
150÷380 l/h oppure 180÷630 l/h per R280KCY001;
290÷1000 l/h oppure 860÷1500 l/h per R280KCY002.
600÷3500 l/h (singolo campo) per R280KCY003.

Pressione massima di esercizio: 25 bar.
Campo Δp nominale di funzionamento: 25÷400 kPa O 25÷800 kPa a seconda del tipo di attuatore.
Campo di temperatura di esercizio: 5÷120 °C.
Capacità filtrante del filtro: 500 μm.
Fluidi di impiego: acqua e soluzioni glicolate (max. 50% di glicole).

Note

Accessori:
- K281X022: attuatore ON/OFF, 24 V.
- K281X062: attuatore 0...10 V per controllo lineare proporzionale della portata, 24 V.
- K281X063: attuatore 0...10 V per controllo lineare proporzionale della portata, 24 V, con fail safe.
- R473X221: testa elettrotermica 230 V, normalmente chiusa, cavo a 2 conduttori, IP40, 2,5 W.
- R473X222: testa elettrotermica 24 V, normalmente chiusa, cavo a 2 conduttori, IP40, 2,5 W.
- R453FY002: ghiera adattatore M30 x 1,5 mm per installazione teste elettrotermiche R473/R473M.
- R225EY001: strumento per la rilevazione della pressione differenziale e calcolo della portata per il bilanciamento di impianti idronici, completo di sonde ad ago M10 x 1 mm.
- P206Y001: coppia di prese di pressione.
- P206Y011: coppia di raccordi orientabili con prese di pressione.
- P15M: coppia di bocchettoni filettati maschio, completi di calotta e guarnizione di tenuta.
- P15F, R37K: coppia di bocchettoni filettati femmina, completi di calotta e guarnizione di tenuta.

Prodotti

Codice Dimensione BIM(revit) CAD(dxf) Certificazioni
R280KCY000 1-1/2”UNS-M x G 1”M 1 0 - -
R280KCY001 1-1/2”UNS-M x G 1”M 1 0 - -
R280KCY002 1-1/2”UNS-M x G 1”M 1 0 - -
R280KCY003 G 1-1/2”M x G 1”M 1 0 - -
